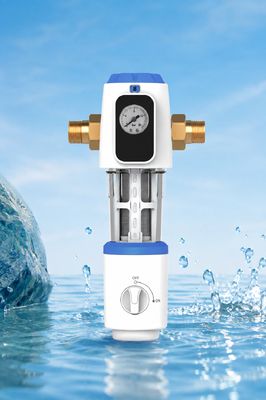

BriskSpring N1-2C-BS pré-filtro de sedimentos para toda a casa com filtração de 40 micrões e malha de aço inoxidável SUS316L

Visão geral do produto

O N1-2C-BS é concebido para ser instalado numa entrada de água doméstica ou comercial leve compatível.

A água passa através da malha de aço inoxidável SUS316L, que ajuda a interceptar os sedimentos visíveis e as partículas em suspensão antes que a água atinja o encanamento a jusante e o equipamento de água.

O manômetro integrado permite aos utilizadores observar a pressão de funcionamento.

Características fundamentais

Opções de precisão de filtragem múltipla

A ficha do produto enumera três opções de precisão de filtragem disponíveis:

• 40 micrões
• 90 micrões
• 200 micrões

A configuração final de filtragem deve ser selecionada de acordo com os requisitos do projeto e as condições da água.

Fluxo de água listado 5 T/H

A taxa de escoamento de água indicada é de 5 T/H ou 22 GPM para sistemas de abastecimento de água municipais de uso doméstico e comercial leve compatíveis.

Medidor de pressão integrado

O manômetro de pressão montado na frente permite a observação direta da pressão do sistema durante o funcionamento.

Rede de filtros SUS316L reutilizável

A malha do filtro é feita de aço inoxidável SUS316L e pode ser limpa para uso repetido.

Escrava e drenagem manuais

Os componentes internos de raspagem e drenagem suportam a limpeza manual do conjunto de filtros e a descarga de sedimentos acumulados.

H59-1 Componentes de conectores de latão

O principal material de ligação é o latão H59-1.

Dois tamanhos de conexão

Os tamanhos de conexão disponíveis estão listados como 3/4 polegadas e 1 polegada.

Estrutura modular de serviço

O desenho estrutural mostra o gabinete separado do filtro, o conjunto do filtro, os componentes de vedação, os componentes de drenagem, o gabinete do manômetro de pressão e as partes de ligação para inspecção e manutenção.

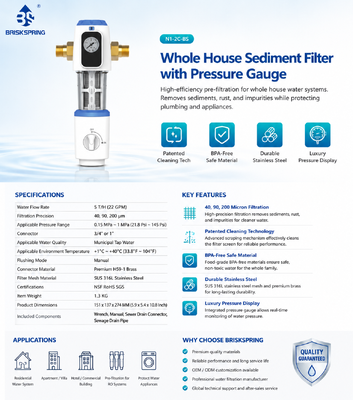

Especificações técnicas

Principais componentes estruturais

• Conjunto de conectores de latão
• Medidor de pressão integrado
• Coberturas da carcaça dianteira e traseira
• Casas de filtro
• Montagem de filtros SUS316L
• Montagem de vedação de raspagem e drenagem
• Manopla de comando manual
• Válvula de esfera
• EPDM O-rings
• Garrafa de PTFE
• Componentes de porcas hexadecimais e conectores

Princípio de funcionamento

A água da torneira municipal entra no conjunto de conectores e flui através da malha de filtro de aço inoxidável SUS316L selecionada.

Os sedimentos visíveis e as partículas em suspensão são retidos pela tela de filtragem.

O manômetro fornece uma indicação visual da pressão durante o funcionamento.a estrutura de controlo e drenagem manuais pode ser utilizada para apoiar a raspagem e a descarga de sedimentos.

Este produto destina-se à pré-filtragem de sedimentos e não é apresentado como amaciador de água, filtro de carbono ativado, dispositivo de desinfecção ou sistema de osmose reversa.

Vantagens do produto

Configuração de filtragem selecionável

A disponibilidade de opções de 40, 90 e 200 micras permite aos distribuidores e compradores de projetos selecionar diferentes níveis de pré-filtração.

Capacidade de fluxo de toda a casa

A taxa de escoamento de 5 T/H listada suporta sistemas de entrada de água residenciais e comerciais leves compatíveis.

Observação conveniente da pressão

O manômetro integrado ajuda os utilizadores a observar a pressão de funcionamento sem instalar um manômetro externo separado.

Elementos de filtro reutilizáveis

A malha SUS316L pode ser limpa e reutilizada, reduzindo a dependência de cartuchos de sedimentos grosseiros frequentemente substituídos.

Estrutura de manutenção manual

O produto utiliza um sistema mecânico de lavagem e raspagem manual e não requer uma ligação eléctrica.

Projeto integrado compacto

O manômetro, a caixa do filtro, a estrutura de raspagem e o controlo da drenagem estão integrados numa unidade vertical.

Aplicações recomendadas

• Pre-filtragem de água da torneira municipal em toda a casa
• Sistemas de entrada de água para residências
• Sistemas de abastecimento de água para apartamentos e villas
• Sistemas de admissão de água para uso comercial leve
• Filtragem dos sedimentos a montante antes do equipamento de água a jusante
• Projetos de canalização e de distribuição de água

Guia de instalação

Antes da instalação, confirmar:

• Precisão de filtragem exigida
• Tamanho de ligação exigido
• Direção do fluxo de água
• Espaço de instalação vertical disponível
• Pressão do sistema
• Posição de drenagem
• Autorização de manutenção
• Compatibilidade com o gasoduto existente

A unidade deve ser instalada de acordo com o manual fornecido.

Orientações de manutenção

Inspeccionar regularmente o filtro de acordo com a acumulação real de sedimentos.

A frequência da manutenção pode depender:

• Qualidade da água local
• Precisão de filtragem selecionada
• Concentração de sedimentos
• Consumo de água doméstico
• Pressão de funcionamento
• Alterações no fluxo de água

Utilize a chave inglesa fornecida e siga o manual do produto ao abrir ou manter a caixa.Verifique os anéis de proteção e os componentes de vedação durante a manutenção e reinstale-os corretamente antes de restaurar a pressão da água.

Perguntas frequentes

Que opções de precisão de filtragem estão disponíveis?

A ficha do produto lista opções de 40, 90 e 200 microns.

Que tipo de água é adequada?

A qualidade de água aplicável listada é a água da torneira municipal.

Qual é a taxa de fluxo de água indicada?

O caudal indicado é de 5 T/H ou 22 GPM.

O produto inclui um manômetro de pressão?

Sim, um manômetro está integrado na parte da frente do produto.

O filtro é automático?

Não, o modo de descarga é manual.

Requer eletricidade?

Nenhum sistema elétrico é mostrado ou listado.

Qual é o material da malha de filtro?

A malha do filtro é feita de aço inoxidável SUS316L.

Que tamanhos de ligação estão disponíveis?

Os tamanhos de ligação listados são 3/4 polegadas e 1 polegada.

Que acessórios estão incluídos?

Os acessórios listados incluem uma chave inglesa, um conector manual, um conector de esgoto e um tubo de esgoto.
