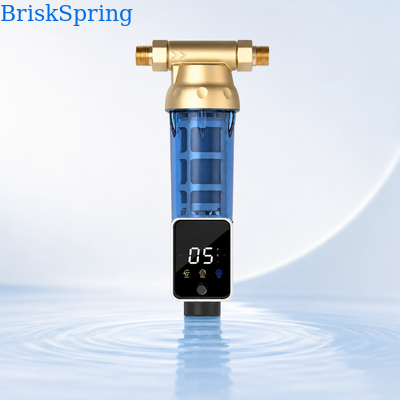

BriskSpring Q2-BS pré-filtro automático de sedimentos para toda a casa com filtração de 40 micrões e malha de aço inoxidável SUS316L
Visão geral do produto
O Q2-BS foi concebido para ser instalado na entrada principal de água antes da instalação de encanamento e equipamento de água a jusante.
A água da torneira municipal passa através da malha de filtro de aço inoxidável de 40 microns.Resíduos de tubulação e sedimentos em suspensão antes de a água entrar na tubulação doméstica.
Um controlador de descarga automático e um conjunto de lavagem por reversão integrado suportam a limpeza programada ou controlada da estrutura de filtragem.Os sedimentos recolhidos podem ser descarregados através do sistema de drenagem durante o processo de lavagem.
Este produto destina-se à pré-filtração de sedimentos e não é um sistema de osmose reversa, um amaciador de água, um filtro de carbono ativado ou um dispositivo de desinfecção.
Características fundamentais
Sistema automático de descarga
A folha do produto lista o modo de descarga como Automático. O desenho estrutural mostra um controlador de descarga automático trabalhando com um conjunto de retrolavagem integrado.
Fluxo de água de 6 m3/h
A taxa de fluxo indicada é de 6 m3/h ou 26,4 GPM, suportando aplicações de água municipal de uso doméstico e comercial leve compatíveis.
40 Microns Filtração de sedimentos
O filtro usa uma malha de 40 microns para ajudar a reduzir os sedimentos visíveis e as partículas em suspensão que entram nos canais e equipamentos a jusante.
SUS316L Malha de aço inoxidável
O cartucho de malha de filtro é fabricado em aço inoxidável SUS316L e é concebido para lavagem repetida e utilização contínua.
H59-1 Corpo do conector em latão
O corpo de ligação principal utiliza latão H59-1, proporcionando uma estrutura metálica durável para instalação de tubulação compatível.
Garrafa de filtro transparente
O invólucro transparente permite aos utilizadores observar a estrutura interna do filtro e o acúmulo de sedimentos durante o funcionamento.
Duas opções de ligação
A ficha do produto lista os tamanhos de conexão de 3/4 polegadas e 1 polegada.
Construção modular útil
O frasco de filtro, o cartucho de malha, os componentes de vedação, o conjunto de lavagem e o controlador são apresentados como partes separadas para inspecção e manutenção.

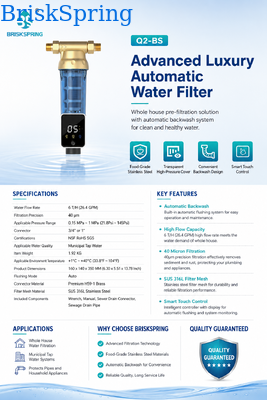

Especificações técnicas
| Ponto |
Especificações |
| Número do modelo |
Q2-BS |
| Tipo de produto |
Prefiltro automático de sedimentos para toda a casa |
| Qualidade da água aplicável |
Água Municipal |
| Precisão de filtragem |
40 micrões |
| Taxa de fluxo de água |
6 m3/h / 26,4 GPM |
| Intervalo de pressão aplicável |
0.15-1.0 MPa / 21.8-145 PSI |
| Tamanho da ligação |
3/4 de polegada ou 1 polegada |
| Modo de descarga |
Auto |
| Configuração de controlo |
Controlador automático de descarga |
| Estrutura de limpeza |
Montagem integrada de lavagem por retrocesso |
| Material de ligação |
H59-1 Cobre |
| Material de malha de filtro |
SUS316L aço inoxidável |
| Temperatura do ambiente aplicável |
+1 C a +40 C / 33,8 F a 104 F |
| Dimensões do produto |
160 x 140 x 350 mm |
| Peso do item |
10,92 kg |
| Componentes incluídos |
Chave inglesa, conector manual de esgoto e tubo de esgoto |
| Informações sobre a conformidade |
NSF, RoHS e SGS Informação mostrada, a cobertura exata do modelo deve ser verificada |
Principais componentes estruturais
- Conector tipo língua
- Amêndoas
- Garrafa de vedação
- Corpo principal e cabeçalho da habitação
- Selo O-Ring
- Montagem de garrafas de filtro
- Cartucho de malha de filtro SUS316L
- Montagem integrada de lavagem por retrocesso
- Controlador automático de descarga
- Ponto de drenagem
- Capuz de vedação
- Circlip
Princípio de funcionamento
A água da torneira municipal entra através do corpo do conector de latão e passa através da malha de filtro de aço inoxidável SUS316L de 40 microns.
Os sedimentos visíveis e as partículas em suspensão são retidos dentro da estrutura do filtro.
O controlador automático de descarga ativa ou controla o processo de descarga de acordo com as configurações confirmadas do controlador.enquanto o sedimento solto é descarregado através da ligação de drenagem.
O intervalo exacto de lavagem e o procedimento de funcionamento do controlador devem seguir o manual do produto confirmado.
Vantagens do produto
Apoio automático à manutenção
O controlador de descarga automático reduz a dependência da operação manual frequente e suporta uma manutenção de rotina mais conveniente.
Capacidade de fluxo de toda a casa
O caudal de 6 m3/h indicado é adequado para sistemas de abastecimento de água de entrada residenciais e comerciais leves compatíveis.
Estrutura de filtragem reutilizável
A malha de aço inoxidável SUS316L pode ser lavada e reutilizada.
Inspecção visual
O frasco de filtro transparente permite aos utilizadores observar as condições internas sem abrir imediatamente a caixa.
Projeto integrado compacto
O controlador, a garrafa de filtro, o corpo do conector de latão e a estrutura de refluxo são integrados numa única unidade vertical.
Proteção dos equipamentos a jusante
A instalação do filtro antes dos aquecedores de água, dos filtros de cartucho e de outros equipamentos compatíveis pode ajudar a reduzir a carga de sedimentos grosseiros.
Aplicações recomendadas
- Pre-filtragem de água da torneira municipal em toda a casa
- Sistemas de entrada de água para residências
- Apartamentos e villas
- Sistemas de abastecimento de água para uso comercial leve
- Protecção a montante dos sistemas de filtragem por cartucho
- Proteção a montante dos aquecedores de água
- Projetos de canalização e de distribuição de água
Guia de instalação
Antes da instalação, confirmar:
- Tamanho de ligação exigido
- BSPP, BSPT, NPT ou outra norma de fio
- Arranjo de ligação masculina e feminina
- Direção do fluxo de água
- Pressão do sistema
- Roteamento de tubos de drenagem
- Permissão de instalação vertical
- Requisito de potência do controlador
- Configurações de funcionamento do controlador
- Espaço de manutenção ao redor do frasco de filtro
Mantenha o controlador, o frasco de filtro e a ligação de drenagem acessíveis para inspecção e manutenção.
Orientações de manutenção
A frequência de manutenção e de descarga depende de:
- Qualidade da água local
- Concentração de sedimentos
- Consumo de água doméstico
- Configurações selecionadas do controlador
- Alterações no fluxo de água
- Pressão de funcionamento
- Sedimentos visíveis no interior da caixa transparente
Verifique os componentes de vedação, a ligação de drenagem e a malha do filtro durante a manutenção programada.
Perguntas frequentes
O Q2-BS é um filtro automático?
A folha de parâmetros lista o modo de descarga como Automático e mostra um controlador automático de descarga.
Qual é a precisão da filtragem?
A precisão de filtragem indicada é de 40 microns.
Qual é a taxa de fluxo de água indicada?
O caudal indicado é de 6 m3/h ou 26,4 GPM.
Que tipo de água é adequada?
A qualidade de água aplicável listada é a água da torneira municipal.
De que material é a malha do filtro?
A malha do filtro é feita de aço inoxidável SUS316L.
Que material é utilizado para o corpo do conector?
O corpo do conector está indicado como H59-1 latão.
Que tamanhos de ligação estão disponíveis?
Os tamanhos de ligação listados são 3/4 polegadas e 1 polegada.
Que acessórios estão incluídos?
Os componentes enumerados incluem uma chave inglesa, um conector manual, um conector de drenagem de esgoto e um tubo de drenagem de esgoto.
O produto amolece a água?
Não, não remove íons de cálcio e magnésio e não deve ser descrito como um amaciador de água.
Reduz o TDS?
Não. O produto destina-se à pré-filtração de sedimentos e não remove sais dissolvidos.
