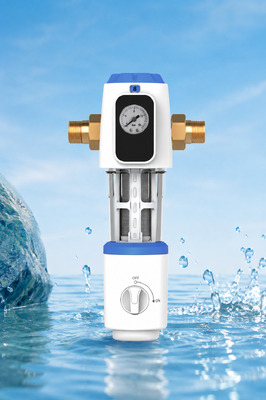

Filtro Pré-Filtro de Sedimentos para Casa Inteira com Malha de Aço Inoxidável SUS316L de 40 Mícron BriskSpring N1-2C-BS

Visão Geral do Produto

O N1-2C-BS foi projetado para instalação em uma entrada de água compatível em residências ou em pequenas instalações comerciais.

A água passa pela malha de aço inoxidável SUS316L, que ajuda a interceptar sedimentos visíveis e partículas suspensas antes que a água atinja a tubulação e os equipamentos de água a jusante.

O manômetro integrado permite que os usuários observem a pressão de operação. Durante a manutenção, a estrutura de raspagem manual e drenagem suporta a limpeza da tela do filtro e a descarga de sedimentos.

Principais Características

Múltiplas Opções de Precisão de Filtragem

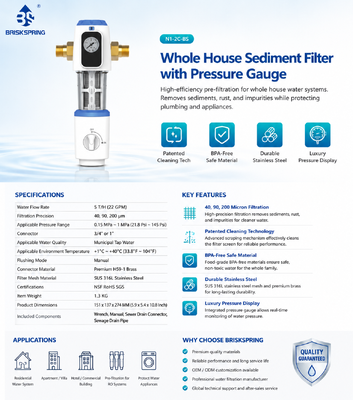

A folha de produto lista três opções de precisão de filtragem disponíveis:

• 40 Mícron
• 90 Mícron
• 200 Mícron

A configuração final de filtragem deve ser selecionada de acordo com os requisitos do projeto e as condições da água.

Vazão de Água Listada de 5 T/H

A taxa de vazão de água listada é de 5 T/H ou 22 GPM para sistemas de água municipais compatíveis em residências e pequenas instalações comerciais.

Manômetro Integrado

O manômetro montado na frente fornece observação direta da pressão do sistema durante a operação.

Malha de Filtro Reutilizável SUS316L

A malha do filtro é feita de aço inoxidável SUS316L e pode ser limpa para uso repetido. A frequência de manutenção depende da qualidade real da água e do acúmulo de sedimentos.

Raspagem e Drenagem Manual

Os componentes internos de raspagem e drenagem suportam a limpeza manual do conjunto do filtro e a descarga de sedimentos acumulados.

Componentes do Conector de Latão H59-1

O material principal do conector é listado como latão H59-1.

Dois Tamanhos de Conexão

Os tamanhos de conexão disponíveis são listados como 3/4 de polegada e 1 polegada.

Estrutura Modular Reparada

O desenho estrutural mostra o invólucro do filtro separado, conjunto do filtro, componentes de vedação, componentes de drenagem, invólucro do manômetro e peças de conexão para inspeção e manutenção.

Especificações Técnicas

Principais Componentes Estruturais

• Conjunto do conector de latão
• Manômetro integrado
• Tampas frontais e traseiras do invólucro
• Invólucro do filtro
• Conjunto da tela do filtro SUS316L
• Conjunto de vedação de raspagem e drenagem
• Botão de controle manual
• Válvula de esfera
• O-rings EPDM
• Gaxeta PTFE
• Porca sextavada e componentes do conector

Princípio de Funcionamento

A água da torneira municipal entra no conjunto do conector e flui através da malha de filtro de aço inoxidável SUS316L selecionada.

Sedimentos visíveis e partículas suspensas são retidos pela tela do filtro. A água filtrada continua então para o sistema de tubulação a jusante.

O manômetro fornece uma indicação visual de pressão durante a operação. Quando a manutenção é necessária, a estrutura de controle manual e drenagem pode ser usada para suportar a raspagem e a descarga de sedimentos.

Este produto destina-se à pré-filtragem de sedimentos. Não é apresentado como um abrandador de água, filtro de carvão ativado, dispositivo de desinfecção ou sistema de osmose reversa.

Vantagens do Produto

Configuração de Filtragem Selecionável

A disponibilidade de opções de 40, 90 e 200 mícrons permite que distribuidores e compradores de projetos selecionem diferentes níveis de pré-filtragem.

Capacidade de Vazão para Casa Inteira

A taxa de vazão listada de 5 T/H suporta sistemas de entrada de água compatíveis em residências e pequenas instalações comerciais.

Observação Conveniente da Pressão

O manômetro integrado ajuda os usuários a observar a pressão de operação sem instalar um manômetro externo separado.

Elemento Filtrante Reutilizável

A malha SUS316L pode ser limpa e reutilizada, reduzindo a dependência de cartuchos de sedimentos grossos frequentemente substituídos.

Estrutura de Manutenção Manual

O produto utiliza um sistema mecânico manual de lavagem e raspagem e não requer conexão de energia elétrica.

Design Integrado Compacto

O manômetro, o invólucro do filtro, a estrutura de raspagem e o controle de drenagem são integrados em uma única unidade vertical.

Aplicações Recomendadas

• Pré-filtragem de água da torneira municipal para casa inteira
• Sistemas de entrada de água residencial
• Sistemas de abastecimento de água de apartamentos e vilas
• Sistemas de entrada de água para pequenas instalações comerciais
• Filtragem de sedimentos a montante antes de equipamentos de água a jusante
• Projetos de distribuição de tubulação e tratamento de água

Orientação de Instalação

Antes da instalação, confirme:

• Precisão de filtragem necessária
• Tamanho de conexão necessário
• Direção do fluxo de água
• Espaço de instalação vertical disponível
• Pressão do sistema
• Posição de drenagem
• Folga de manutenção
• Compatibilidade com a tubulação existente

A unidade deve ser instalada de acordo com o manual fornecido. O botão de controle e a conexão de drenagem devem permanecer acessíveis para operação e manutenção.

Orientação de Manutenção

Inspecione o filtro regularmente de acordo com o acúmulo de sedimentos real.

A frequência de manutenção pode depender de:

• Qualidade da água local
• Precisão de filtragem selecionada
• Concentração de sedimentos
• Consumo de água doméstico
• Pressão de operação
• Alterações no fluxo de água

Use a chave inglesa fornecida e siga o manual do produto ao abrir ou fazer a manutenção do invólucro. Verifique os O-rings e os componentes de vedação durante a manutenção e reinstale-os corretamente antes de restaurar a pressão da água.

FAQ

Quais opções de precisão de filtragem estão disponíveis?

A folha de produto lista opções de 40, 90 e 200 mícrons.

Que tipo de água é adequado?

A qualidade da água aplicável listada é água da torneira municipal.

Qual é a taxa de vazão de água listada?

A taxa de vazão listada é de 5 T/H ou 22 GPM.

O produto inclui um manômetro?

Sim. Um manômetro é integrado na seção frontal do produto.

O filtro é automático?

Não. O modo de lavagem listado é manual.

Requer eletricidade?

Nenhum sistema elétrico é mostrado ou listado.

Qual é o material da malha do filtro?

A malha do filtro é feita de aço inoxidável SUS316L.

Quais tamanhos de conexão estão disponíveis?

Os tamanhos de conexão listados são 3/4 de polegada e 1 polegada.

Quais acessórios estão incluídos?

Os acessórios listados incluem uma chave inglesa, manual, conector de dreno de esgoto e tubo de dreno de esgoto.
